导热油流量计
添加时间:2017-10-16

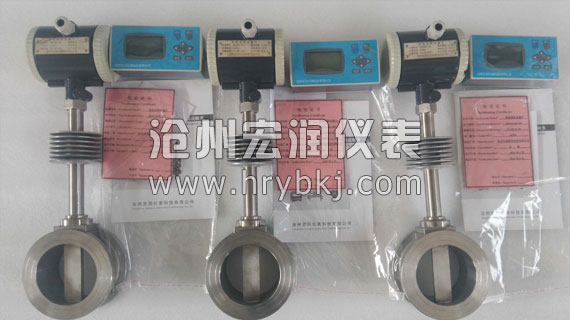

HRLU系列涡街流量计 (导热油流量计)

一、简介

HRLU系列数字涡街流量计是宏润公司国内首创的新一代数字型涡街流量计,完全 按照日本国家标准JIS Z8766:2002,并借鉴日本OVAL公司的设计进行设计和生产的。 产品性能稳定可靠,测量精度高,环境适应性好,量程范围大,可满足各种工况条件的 需要,其产品各项技术指标,均达到或接近了国外先进水平。

二、产品特点

HRLU系列涡街流量计,除具备普通涡街流量计的共同特点外,还具有如下的突出特点:

1. 采用日本国家标准JIS Z8766:2002设计,测量方式采用内藏式,性能更稳定,测量更精确。

2. 所有规格本体采用一次铸造成型,减少了因焊接三角柱而产生的变形,提高了涡街信号的稳定性。

3. 自DN40起以上各规格均采用内置式结构,即将测量探头镶入三角柱内,大大提高了产品的抗干扰能力,信号测量精度也大大提高。

4. 涡街信号的转换采用数字信号处理技术(DSP),突破了传统的模拟方法处理涡街信号的局限性 ,提高了涡街信号的检测灵敏度 ,大大提高了涡街流量计的抗震性能和量程范围。

5. 可测量量程大。一般情况下可达1:15 ~1:20,可测量下限大大降低,为普通涡街流量计的 1/3-1/2.

6. 在规定的条件下 ,产品的技术性能与质量均达到或接近了国外先进涡街流量计的水平。

三、主要技术参数:

1. 规格(口径):15、20、25、40、50、65、80、100、125、150、200、250、300。

2. 测量介质:液体、气体、蒸汽(饱和蒸汽、过热蒸汽)、特殊型的可以测量耐腐蚀性介质。

3. 精度(准确度、精确度):1级、误差为:显示量的±1%以内或满量程的±1%以内。注意:模拟输出的场合要加上满量程的±0.1%。

4. 重复性:±0.2%以内。

5. 最高使用压力:因法兰规格不同而异,一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa 可根据测量介质的条件进行定制。

6、使用温度范围:-10 ℃~+350 ℃。

(-10℃~+ 150℃低温、 -10℃ ~+250℃中温、+250℃ ~+350℃ 高温)。

7. 输出信号:4~20mA输出、涡街脉冲输出。

8. 环境条件:温度-30℃ ~+60℃、湿度5%~90%。

9.  流量范围:在保证涡街流量计测量精度的前提下,其测量的流速范围为:液体

0.3m/s~7m/s、气体3m/s~55m/s。

10. 供电电源:根据用户需要分别为直流供电电压12V和24V,现场显示型采用3.6V锂电池供电。

11. 通讯接口RS232和 RS485 、HART 协议。

12. 防爆型号: EXdⅡBT4。

13. 传输距离:转换器与二次仪表之间≤1Km。(对于分离型)探头与转换器之间≤200m
