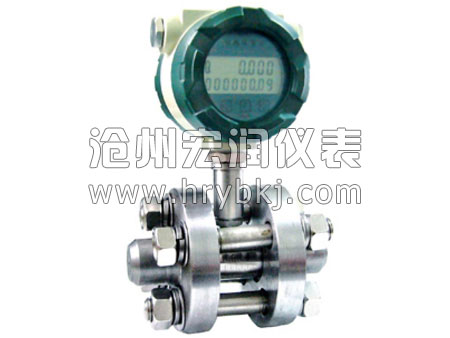

法兰夹装涡轮流量计是根据客户需要订制的一款液体流量计。耐压：1.6MPa/2.5MPa/4.0MPa/6.4MPa；耐温：-20-+120℃；测量介质：粘度小于5mm²/s干净的液体有水类、油类、低腐蚀性的化学溶液。材质：304不锈钢/316不锈钢；叶轮材质：2Cr13、双相钢；可安装管道直径：DN15/20/25/32/40/50/65/80/100/125/150/200mm；配置：脉冲输出无显示型、4-20mA输出无显示型、现场显示电池供电不带输出型、现场显示脉冲输出型、现场显示4-20mA输出型、现场显示带RS485通讯、现场显示Hart协议；测量精度：0.5级；介质温度：-20-120 ℃；环境温度：(-20～55) ℃；

安装注意事项：

（1）.安装场所：传感器应安装在便于维修、管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计的典型安装管理系统如图9所示。图中各部分的配置可视被测对象情况而定，并不一定全部都需要。涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展管流，因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器，。若上游侧阻流件情况不明确，一般建议上游直管段长度不小于20D，下游直管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器直接安装流动调制器。传感器安装在室外时，应有避直射阳光和防雨林的措施。

（2）.连接管道的安装要求：水平安装的传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装的传感器管道垂直度偏差亦应小于5°，垂直安装时流体方向必须向上。

需连续运行不能停流的场所，应装旁通管和可靠的截止阀，测量时要确保旁通管不泄漏。

在新铺设管道传感器的位置先介入一段短管代替传感器，待：“扫线”工作完毕确认管道内清扫干净后，再正式接入传感器。由于忽视此项工作，扫线损坏传感器屡见不鲜。

若流体含杂质，则应在传感器上游侧装过滤器，对于不能停流的，应并联安装两套过滤器轮流清除杂质，或选用自动清洗型过滤器。若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

若传感器安装位置处于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。

流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和外向泄露。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。

传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。

传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。
